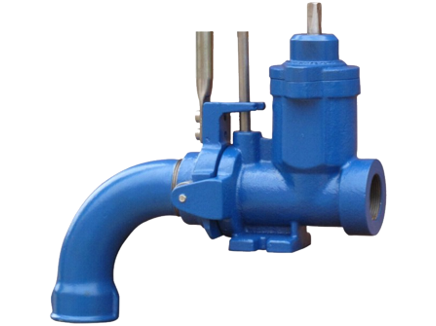

Szybkozłącze ZGR z zasuwą z klinem gumowanym
Dokumentacja
Armatura do przydomowych przepompowni ścieków
Zastosowanie
Szybkozłącze hydrauliczne ZGR z zasuwą z klinem gumowanym jest stosowane w przydomowych przepompowniach ścieków z wewnętrzną instalacją hydrauliczną DN50 i DN40 .

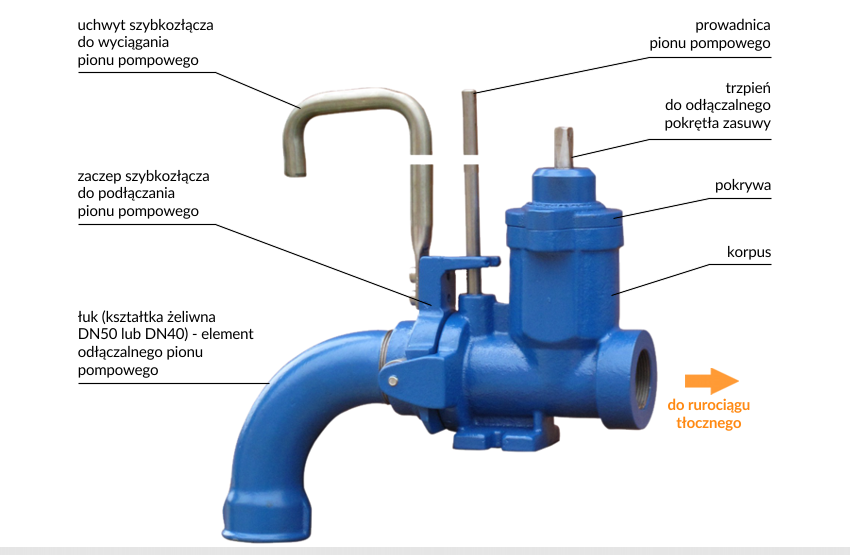

Budowa
Wyróżnia się dwa podstawowe elementy konstrukcyjne szybkozłącza:
- korpus zintegrowany z zasuwą z klinem gumowanym DN50 (DN40) – mocowany stacjonarnie w zbiorniku do belki lub wspornika i połączony z rurociągiem tłocznym
- zaczep sprzęgany z korpusem – mocowany do pionu hydraulicznego z zaworem zwrotnym i pompą zatapialną (pion odłączalny od instalacji)

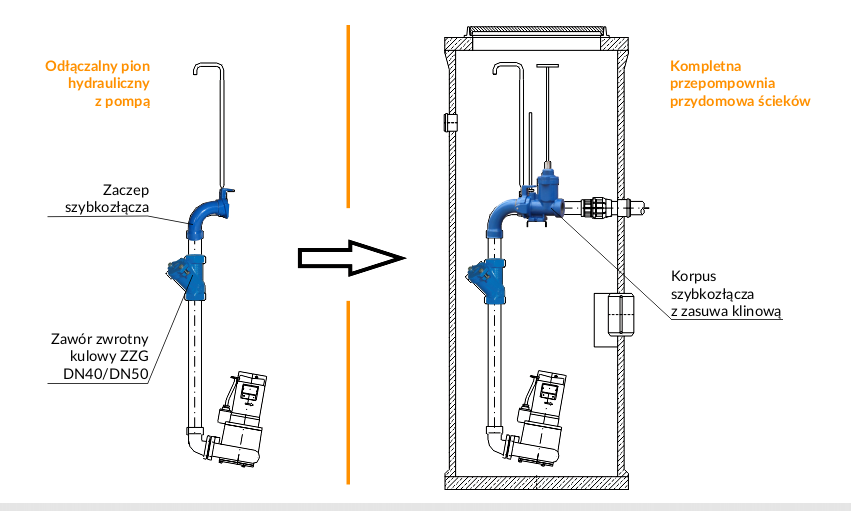

Funkcjonalność
Szybkozłącze umożliwia szybkie rozłączenie instalacji hydraulicznej w przepompowni.
Zamknięcie zasuwy klinowej odcina wsteczny przepływ ścieków w rurociągu tłocznym przed wyciągnięciem pompy ze zbiornika (wraz z pionem uzbrojonym w zawór zwrotny kulowy).
Ze względów ergonomicznych szybkozłącze jest doposażone w elementy ze stali kwasoodpornej:
- uchwyt prętowy do wyciągania/opuszczania pionu odłączalnego z pompą
-
prowadnicę prętową
do poprawnego osadzania pionu odłączalnego w gnieździe korpusu (szczególnie istotne przy lustrze ścieków powyżej poziomu mocowania korpusu)
