(NURT) 80 PZM/K
Dokumentacja
Pompy zatapialne z wirnikiem kanałowym jednołopatkowym. Króciec tłoczny DN 80
Zastosowanie
Medium: pompy z kanałem spiralnym z pojedynczą łopatką do tłoczenia cieczy zanieczyszczonych elementami stałymi pochodzenia mineralnego (kamyki, żwir, piasek, itp.) - ciecze nie zawierające długich elementów włóknistych pochodzenia organicznego. Transport ścieków oczyszczonych, szlamów, osadów, cieczy technologicznych.
Obszar zastosowań:
- pompowanie wody surowej z rzek i stawów,
- pompowanie wód i ścieków w zakładach produkcyjnych,
- hydrotransport w zakładach przetwórczych,
- oczyszczalnie i przepompownie ścieków,
-
składowiska odpadów komunalnych (odcieki)
Konstrukcja i materiały

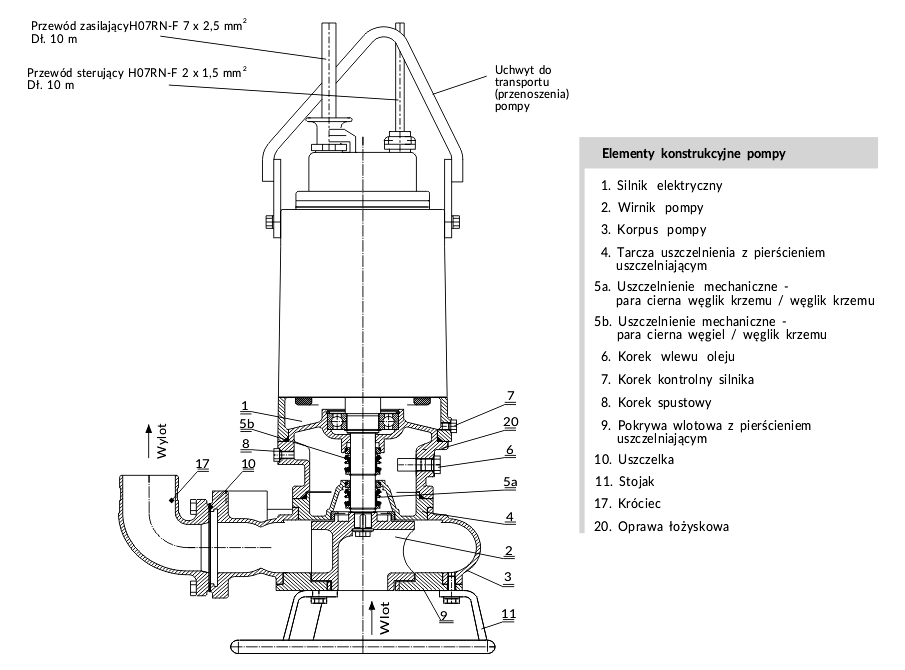

Przykład budowy
Jednostopniowy agregat zatapialny (IP68) - wersja przenośna lub stacjonarna.
Dopuszczalna temperatura medium przy pracy ciągłej 40
0
C.
Silnik:
klasa izolacji F, rozruch bezpośredni lub pośredni, praca S1
Materiały standardowe:
-
żeliwo EN-GJ-250 (korpus, wirnik, pokrywa wlotowa,
korpus silnika) - stal nierdzewna (wał i tuleja ochronna)
- przewód zasilający H07RN-F (dł. 10 mb)
- emalia epoksydowa (powłoka ochronna)
Charakterystyki hydrauliczne

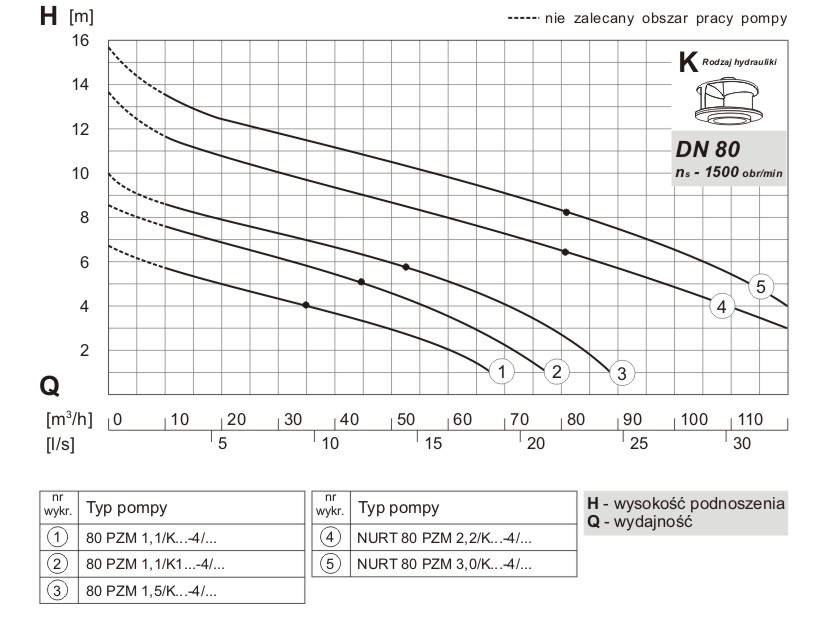

(NURT) 80 PZM/K-4 (n=1500obr/min; moc 1,1-3,0kW)

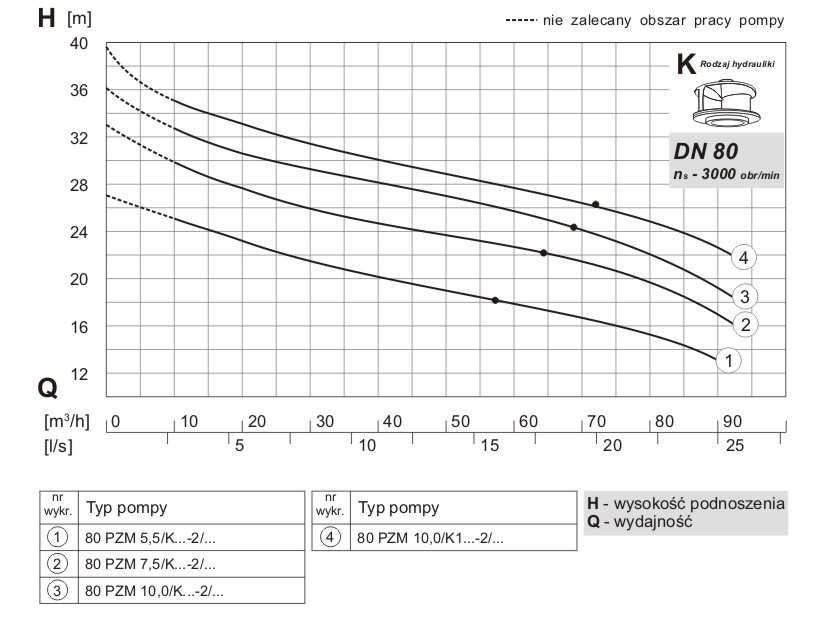

80 PZM/K-2 (n=3000obr/min; moc 5,5-10,0kW)
Kompletacja dostawy
Agregaty pompowe są dostarczane jako pompy podstawowe bez osprzętu instalacyjnego. Do pomp podstawowych dołączany jest zestaw montażowy , który pozwala na zmontowanie agregatu w wymaganej wersji instalacyjnej – przedstawiono na obrazku niżej.
Wyróżnia się dwa typy zestawów montażowych:
- dla wersji przenośnej pomp - ZMP
- dla wersji stacjonarnej pomp - ZMZ
