Pompy wałowe N
Dokumentacja
Pompy wirowe wałowe o wymuszonym przepływie.
Króciec tłoczny DN40/DN50 (0,37 kW; 0,75 kW; 4,0 kW) i DN65 (1,5 kW; 2,2 kW).
Zastosowanie
Pompy N 427; N 427/1; N 415/3; N 415/4; N 415/H
Przeznaczone są do pompowania wody, gnojówki oraz innych cieczy z niewielką ilością zanieczyszczeń, nie zawierających włóknistych części roślinnych o długości powyżej
10mm
oraz zanieczyszczeń pochodzenia mineralnego., których największy wymiar przekraczałby
10mm
.
Pompy N 421; N 420; N 420/1
Przeznaczone są głównie do pompowania gnojówki. Mogą być stosowane do pompowania gnojowicy o zawartości suchej masy do
3%
, nie zawierającej części stałych pochodzenia mineralnego o wymiarze powyżej
15mm
, oraz włóknistych części roślinnych o długości przekraczającej
30mm
.
Budowa
Pompa napędzana jest silnikiem elektrycznym
1-
lub
3-fazowym
zależnie od typu pompy.
Napęd przenoszony jest z silnika na wirnik pompy przez wałek napędowy.
Na zewnętrzną obudowę pompy składają się:
-
w pompach
N 427
i
N 427/1
: łącznik, łącznik rurowy, korpus
pompy i pokrywa wlotowa -
w pompach
N 415/3
,
N 415/4
i
N 415/H
: łącznik, łącznik
rurowy, pokrywa łożyskowa i korpus pompy -
w pompach
N 421
i
N 420
: łącznik rurowy, obudowa łożyska,
korpus pompy i pokrywa wlotowa
Wałek ułożyskowany jest ślizgowo w panewce łożyskowej .

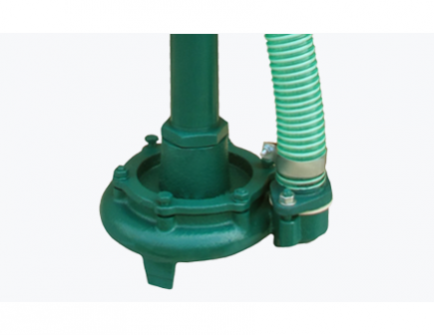

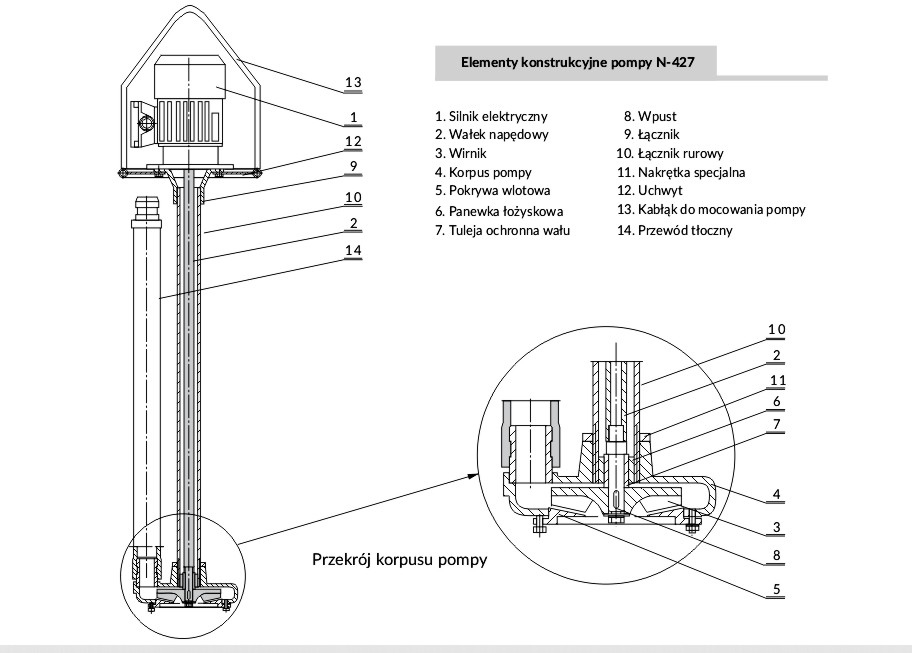

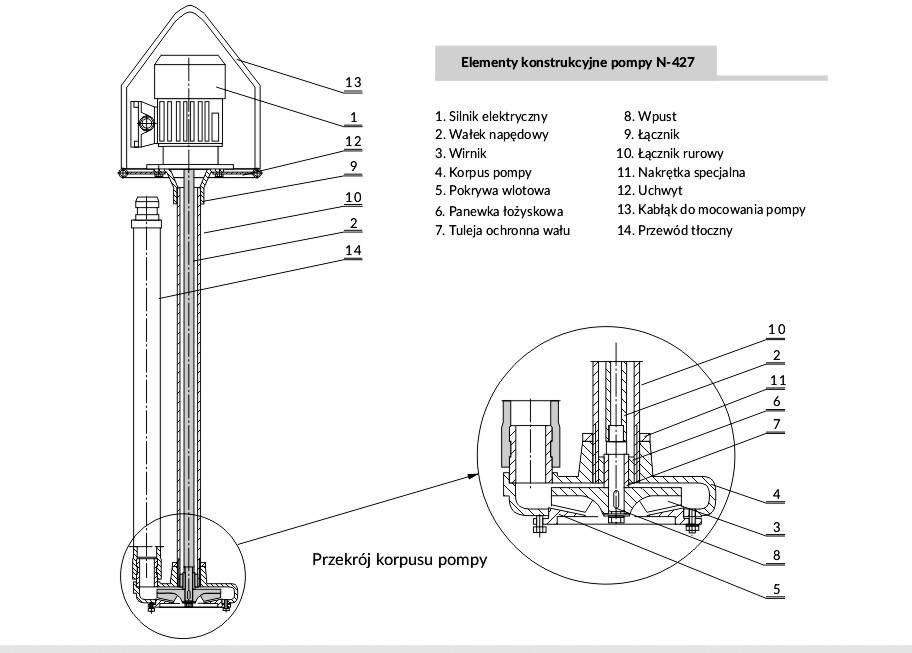

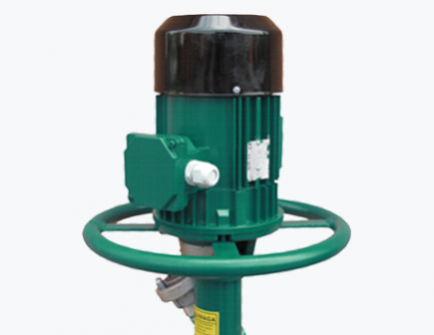

Do kołnierza silnika przykręcony jest uchwyt, służący do zamocowania pompy w zbiorniku z pompowaną cieczą i jednocześnie zabezpieczający silnik przed uszkodzeniem. Przykładowa budowa pompy jest przedstawiona na obrazku wyżej.
Charakterystyki hydrauliczne
N 427/(1); N 415/3(4) (n=1500 obr/min; moc 0,37-0,75 kW)

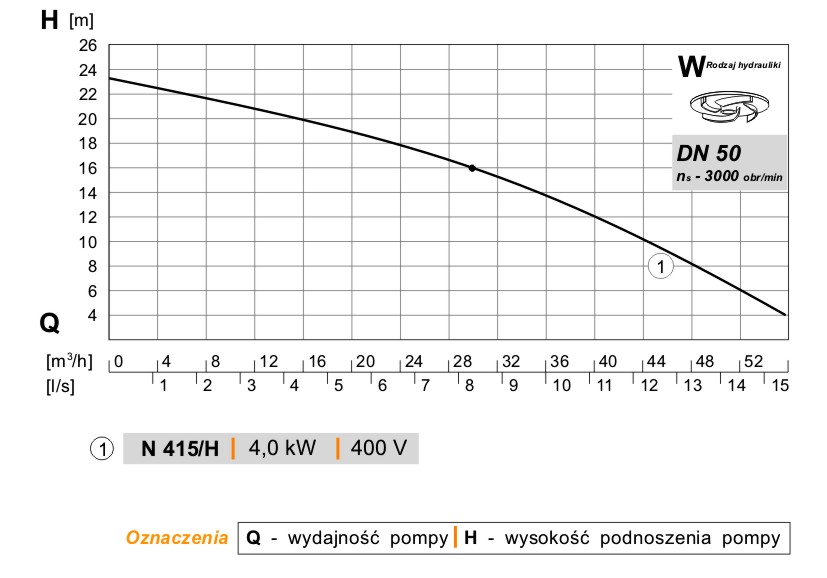

N 415/H (n=3000 obr/min; moc 4,0 kW)

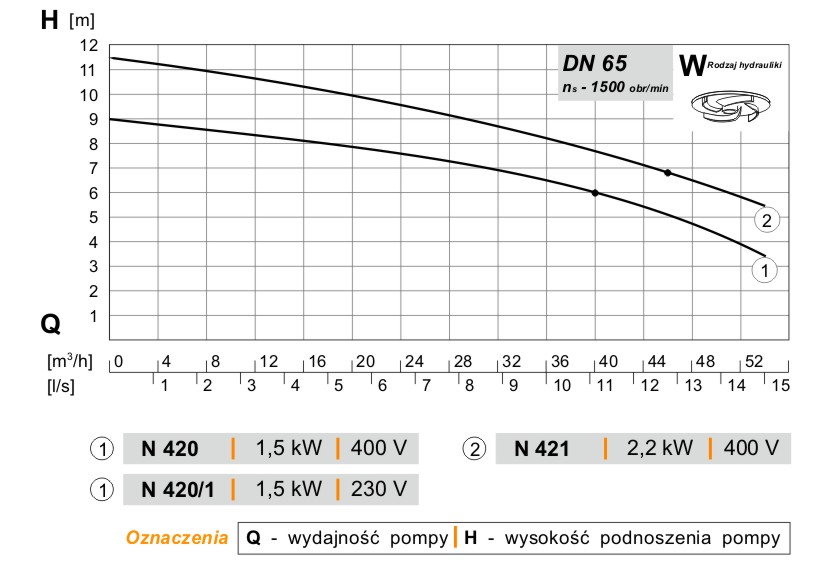

N 420/(1); N 421 (n=1500 obr/min; moc 1,5-2,2 kW)

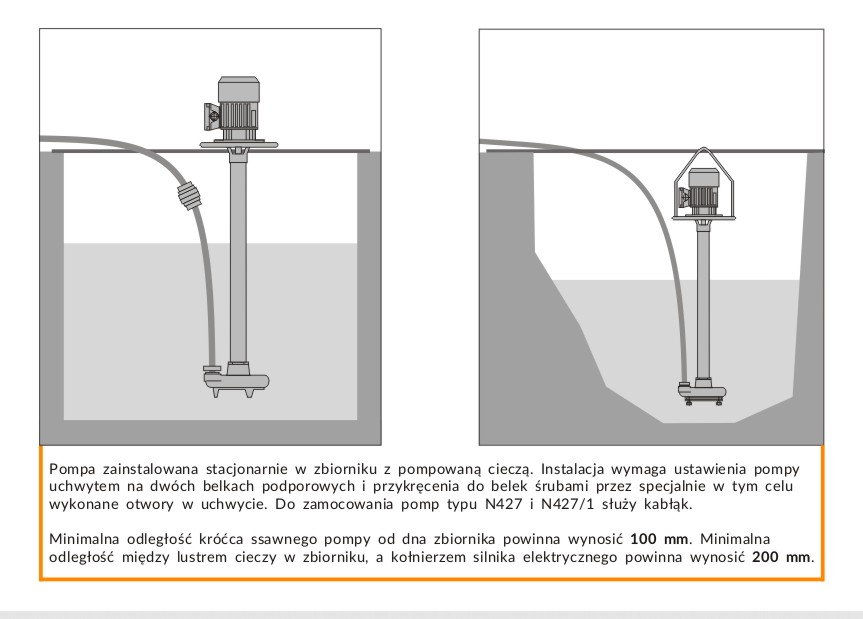

Instalacje użytkowe

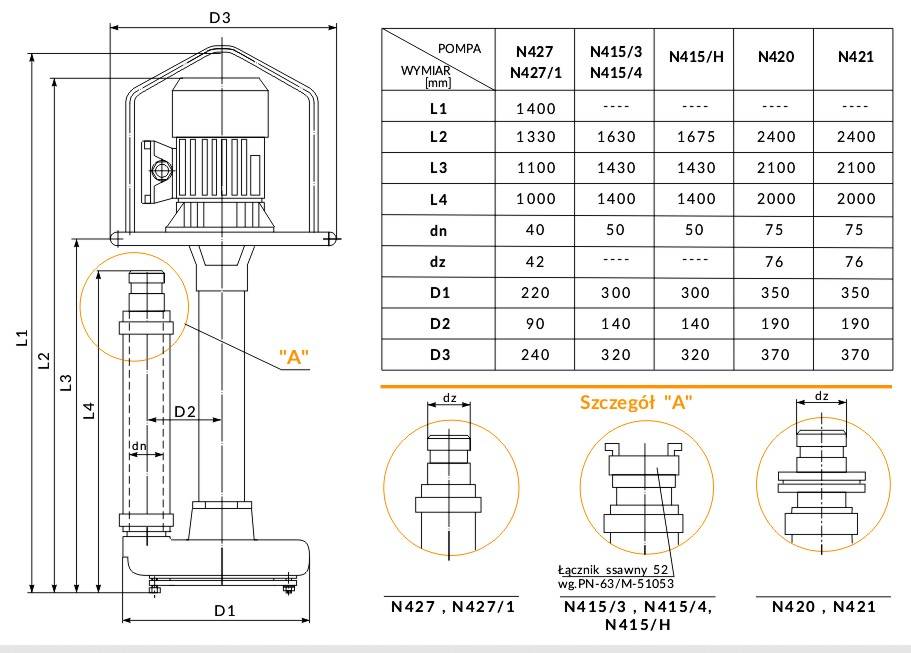

Gabaryty i przyłącza instalacyjne
